R&S?ZNB 矢量網絡分析儀
產品概要：
ZNB網絡分析儀的頻率范圍介于 9 kHz 至 4.5 GHz/8.5 GHz 和 100 kHz 至 20 GHz/40 GHz，專用于移動無線電、電子產品以及航空航天和國防行業中的廣泛應用，同時也可用于高速印刷電路板設計。
基本信息：

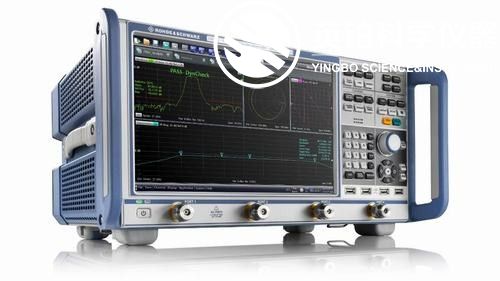

R&S ZNB40 帶四個端口
R&S ZNB 接收機兼具出色的功率處理容量、高靈敏度和低跡線噪聲。R&S ZNB 基本單元一般提供 140 dB 動態范圍。R&S ZNB8-B5x 選件可將動態范圍擴展至 150 dB，以用于端口間測量。分析儀可以測量 S 參數，幅度和相位漂移通常不足 0.01 dB/°C 和 0.15°/°C，R&S ZNB 經過校準后可在數天內執行精確測量，無需重新進行校準。
多功能選件

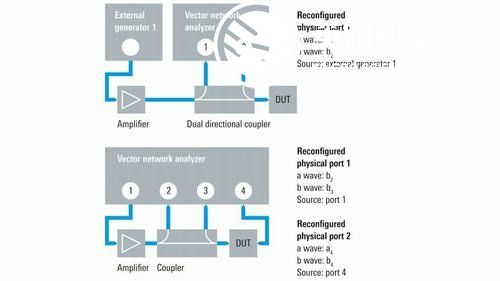

R&S ZNB 提供豐富功能和選件，包括嵌入/去嵌特性、S 參數混合模式以進行均衡被測設備特性測量，以及重新定義 S 參數以靈活配置測試裝置。分析儀還提供時域測量選件，包括眼圖和使用兩個獨立內部發生器的變頻測量，便于輕松測量有源和無源射頻器件的特性。

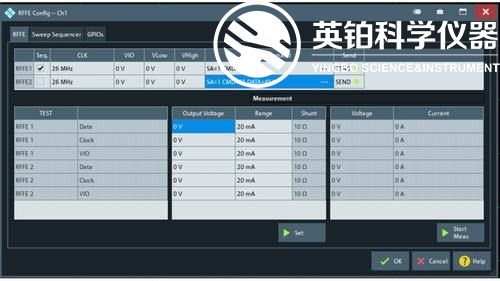

RFFE GPIO 接口配置菜單
快速測試并輕松控制外部組件，得益于出色的合成器穩定時間，R&S ZNB 的測量時間極短。大中頻帶寬實現快速采樣。分析儀還支持高速數據處理以進行顯示，并將 LAN 或 IEC/IEEE 數據快速傳輸至控制器。分段掃描等功能進一步縮短了測量時間。RFFE GPIO、GPIB 或處理器 I/O 等集成式控制接口能夠輕松控制模塊或外部零件處理器。

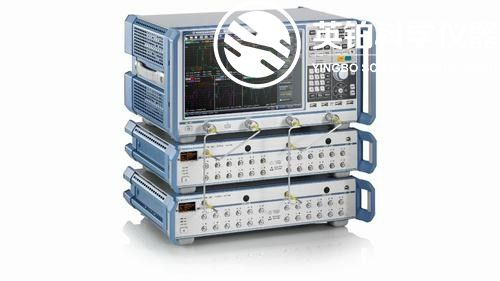

R&S ZNB 配備兩個 R&S ZN-Z84
多端口測量，最多可測量48個端口，R&S ZNB 和各種開關矩陣組成綜合全面的解決方案，支持 48 個端口的復雜模塊測量。羅德與施瓦茨矩陣支持完整交叉開關測量，能夠測定多端口被測設備的所有 S 參數。自動校準單元帶 24 個端口，能夠快速準確地校準裝置。
借助附件構建完整的測試方案，用于校準、驗證、測量的不同軟件

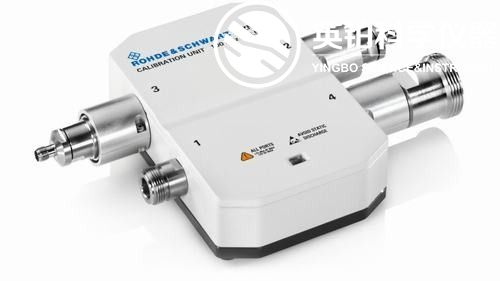

機械校準和驗證套件、自動校準單元、測試電纜、力矩扳手、支持 R&S NRP 功率探頭系列等優點
技術優勢：
1、頻率范圍介于 9 kHz 至 40 GHz
2、2 或 4 個端口
3、高至140 dB 的寬動態范圍
4、掃描時間短暫，比如掃描 401 個點僅需 4 ms
5、98 dB 的較寬功率掃描范圍
應用方向：
R&S®ZNB 非常適用于放大器、混頻器、濾波器、連接器和電纜等射頻組件的開發、生產和維修應用。
