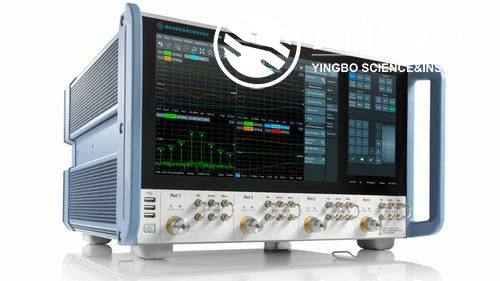

R&S ZNA矢量網絡分析儀

產品概要：

R&S 兼具出色的射頻性能、豐富的軟件功能和獨特的硬件概念。觸摸操作概念和以被測設備為中心的操作方法使 R&S®ZNA 成為一款強大、通用、緊湊的測量系統，適用于無源和有源設備的特性測量。

基本信息：

R&S®ZNA具有四個端口和直接通道接入

高性能和快速操作，適用于高級測量任務；精確測量有源和無源組件；寬動態范圍， 即使是高阻塞被測設備也可進行特性測量；出色的穩定性、 低跡線噪聲和一流的原始系統數據，確保高可靠性I高精度，適用于度量應用；寬功率掃描范圍。

多功能硬件選件，功能強大的通用測量系統

可選直接通道接入，實現寬動態范圍、外部測試設置和系統集成；至多四個內部相位相參信號源，確保高度靈活性和短掃描時間；至多兩個內部接收機本振，確保低跡線噪聲的快速混頻器測量；至多八個獨立接收機，實現可靠的多通道相位測量；至多四個內部脈沖調制器和脈沖發生器；可選信號源和接收機步進衰減器，用于擴展可用功率范圍。

廣泛的軟件選件，直觀配置高難度測量

時域分析和眼圖等擴展功能可確保信號完整性；標量混頻器測量和變頻測量；矢量混頻器測量，用于高級混頻器測量；無本振接入的混頻器/變頻器變頻測量；頻譜分析模式，可針對被測設備執行廣泛的分析；實時測量不確定度計算和驗證測量 (METAS VNA Tools)。

獨特的操作概念

高級用戶界面，實現直觀的觸摸操作；兩個獨立觸摸屏，操作便捷；支持在小屏幕上顯示用戶選定的內容(例如SCPI命令)1多點觸摸手勢實現高效操作；通過拖放自由配置通道和圖表；以被測設備為中心的操作方法，可適應用戶要求，并優化設置；廣泛的評估功能，可詳盡分析測量跡線。

擴展單元高級測量功能

使用R&S® ZVA-Z和R&S°ZC變頻器系列，頻率擴展至750GHZ。

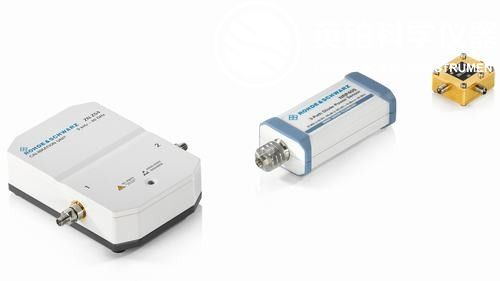

借助附件構建完整的解決方案，用于校準、驗證和測量的不同附件

機械校準和驗證套件；自動校準單元；內聯校準單元，支持原位更新校準數據測試電纜；力矩扳手；支持R&S°NRP功率探頭系列。

技術優勢：

1、10 MHz 至 可擴750GHz

2、提供雙端口或四端口型號

3、出色的射頻性能

4、至多四個集成式信號源

5、獨特直觀的僅觸摸操作

應用方向：

主要適用于無源和有源設備的特性測量。
