一般來說，集成電路在研制、生產和使用過程中失效不可避免，隨著人們對產品質量和可靠性要求的不斷提高，芯片失效分析工作也顯得越來越重要，通過芯片失效分析，可以幫助集成電路設計人員找到設計上的缺陷、工藝參數的不匹配或設計與操作中的不當等問題。

失效分析的意義主要表現具體來說，失效分析的意義主要表現在以下幾個方面： 失效分析是確定芯片失效機理的必要手段。 失效分析為有效的故障診斷提供了必要的信息。 失效分析為設計工程師不斷改進或者修復芯片的設計，使之與設計規范更加吻合提供必要的反饋信息。 失效分析可以評估不同測試向量的有效性，為生產測試提供必要的補充，為驗證測試流程優化提供必要的信息基礎。

失效分析主要步驟和內容：

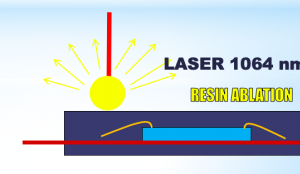

1，芯片開封也成開帽，開蓋decap去除IC封膠，同時保持芯片功能的完整無損，保持 die，bond pads，bond wires乃至lead-frame不受損傷，為下一步芯片失效分析實驗做準備。所用設備儀準科技 ADVANCED PST-2000

2, SEM 掃描電鏡/EDX成分分析：包括材料結構分析/缺陷觀察、元素組成常規微區分析、精確測量元器件尺寸等等。提供服務實驗室 儀準科技北京失效分析實驗室

3, 探針測試：以微探針快捷方便地獲取IC內部電信號。鐳射切割：以微激光束切斷線路或芯片上層特定區域。所用設備 儀準科技ADVANCED PW-800

4，EMMI偵測：EMMI微光顯微鏡是一種效率極高的失效分錯析工具，提供高靈敏度非破壞性的故障定位方式，可偵測和定位非常微弱的發光(可見光及近紅外光)，由此捕捉各種元件缺陷或異常所產生的漏電流可見光。所用設備 儀準科技ADVANCED p-100

5，OBIRCH應用(鐳射光束誘發阻抗值變化測試)：OBIRCH常用于芯片內部高阻抗及低阻抗分析，線路漏電路徑分析。利用OBIRCH方法，可以有效地對電路中缺陷定位，如線條中的空洞、通孔下的空洞。通孔底部高阻區等，也能有效的檢測短路或漏電,是發光顯微技術的有力補充。提供服務實驗室 儀準科技北京失效分析實驗室

6，X-Ray 無損偵測：檢測IC封裝中的各種缺陷如層剝離、爆裂、空洞以及打線的完整性，PCB制程中可能存在的缺陷如對齊不良或橋接，開路、短路或不正常連接的缺陷，封裝中的錫球完整性。提供服務實驗室 儀準科技北京失效分析實驗室。
